成都耐斯特科技有限公司

公司主营:巧克力浇注机、巧克力包衣机、巧克力调温机、球磨/精磨机等巧克力生产设备
产品详情
全自动巧克力浇注线
收藏
全自动巧克力浇注线
编号: JZJ
价格:
27000.00
0.0
评论:0
收藏:0
型号: JZJ-L
总功率: 32kw
规格: 14900mm× 2400mm × 1800mm
材质: 不锈钢
品牌: LST
类型: 巧克力浇注机
购买数量:
库存量:1
产品详情
产品评论(0)


全自动巧克力浇注线

整线主要包括巧克力浇注、整理、喂料器全自动工作程序的流水生产线,集机电气控制于一体。本生产线能生产纯巧克力、夹心巧克力、双色巧克力、颗粒混合浇、注巧克力、饼干巧克力等,产品光滑美观、定量准确,是理想的巧克力生产设备。

设备优势:

1.设备可以进行远程监测远程调试,通过网络连机使工厂与客户在网上可以远程故障排除和诊断。工厂可以根据客户的需要进行远程程序修改,简单快捷。

2.设备可以进行加装机构,客户在生产过程中可以整加各类装置来满足客户不同产品需要。设备可以拆装组合整加机体长度和机械结构来开发不同种类产品、

3.浇注机头快装快拆,方便客户对设备进行清洁保养,也使设备做不同种类产品。大大提高了设备的使用功能。

4.机头移动跟踪浇注可以根据不同产品要求,机头在模具移动的情况下跟随模具移动并浇注巧克力浆料,最大特点优势能提高巧克力生产的20%产量。

巧克力浇注线生产流程包括:烘模-浇注-振荡-饼干处理-冷却-脱模-输送等全自动工作程序,

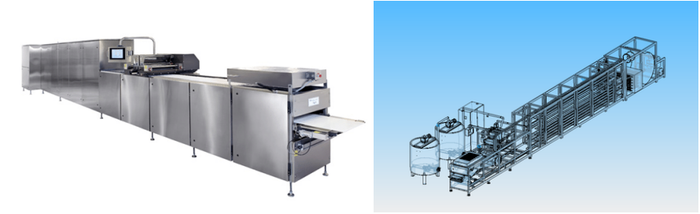

全自动伺服巧克力浇注线

主要参数


总功率
32KW
产能
12-20模/分钟
套用模板数量
375
外型尺寸
14900mm× 2400mm × 1800mm
巧克力模具
510-225-30mm   300-225-30mm
净重
4500kg
气源
4MP
电源
按客户电压定制


主要产品:

全自动巧克力浇注机-巧克力产品


设备特点:

1.PLC全电脑控制,整线自动变频调速 与整理,包装生产衔接稳定;

2.人机操作界面(10寸触摸屏)。所有电器均配备过载保护,出现状况能自动安全报警并停机,并显示到触摸屏;

3.产品通过电子参数存储程序化,易操作,20分钟就可完成不同颜色和产品的生产切换,配方下运行更加稳定;

4.可用于巧克力、谷物类或其它颗粒食品连续定量混合浇注,设备可按客户需求定制;

5.引进韩国技术,能自动放置饼干,国内目前很少公司运用,有潜在优势;

6.自动化程度高,光电检测巧克力用量;

7.浇注段采用塑料导轨保护,链条不会与溢出巧克力接触,以最大限度保持整机食品卫生要求;

8.现代化伺服系统减少机械维修成本和传动件对产品的污染,而且夹心量更大更稳定;

9.高强度,模块化的过渡链轮座,保证模具在生产过程中更加稳定;

巧克力浇注线生产流程

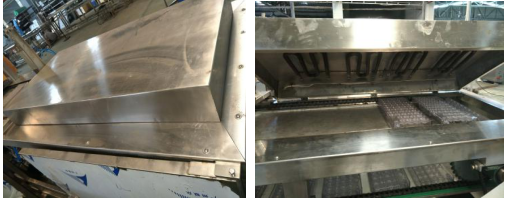

巧克力浇注线-烘模

A.烘模加热段

1.烘模采用双层不锈钢保温罩,采用气缸抬起和放下加热罩。

2.四组陶瓷加热板/不锈钢加热板加热,并采用风机让热风在烘模区域均匀恒温。

3.烘模控制:设备程序可以自动控制加热和抬起,也可以手动控制加热与抬起。在自动生产时,模具停止时或人工按下急停警报时,烘模加热装置自动停止加热并自动抬升烘模罩。

B.巧克力浇注机头

全自动伺服巧克力浇注线-浇注机头

伺服电机同步带动·机头滑轨轨道平衡移动;

2.机头主体采用航空704型号铝合金主阀体,巧克力料斗采用304不锈钢夹层缸体,机头主体与巧克力料缸采用循环热水保温。设备为浇注机机配了一套专业加热循环水箱,水箱采用2组3KW加热管加热,水温采用温度模块恒温控制,通过循环水泵为巧克力浇注机连续循环提供恒温热水;

3.浇注装置:采用2组伺服(1.1KW)电机控制浇注,单边每组活塞数量为48根(活塞直径12MM)·2组SMC旋转气缸控制巧克力开关;

4.升降抬模:采用伺服顶升四轴滑杆抬板;

5.浇注机体采用快装快拆方式,客户可以每天对浇注机头进行拆卸清洗并能快速装配进行浇注。浇注头采用通用结构,做不同类的巧克力产品可以通过换不同的主阀体来满足客户不同产品的需要,比如做巧克力交心产品(活塞直径ᶲ8/ᶲ12MM)通过更换主阀体和活塞杆(活塞直径ᶲ14/ᶲ16MM)来浇注混合型的巧克力产品。设备可以满意客户对不同产品要求的需要。

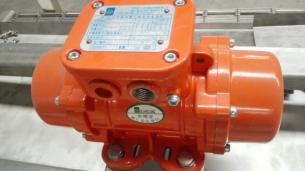

C.振动控制

1.通过对巧克力模具进行高频振动来对巧克力浆料进行整平,保证巧克力浇注后,表面均匀光滑;

2.振动板为长度1.2米的抬轨,抬轨安装于模具下方。振动电机:MVE-100/3;

3.可调可控振动频率的变频调速器满足不同产品的不同震动需要。

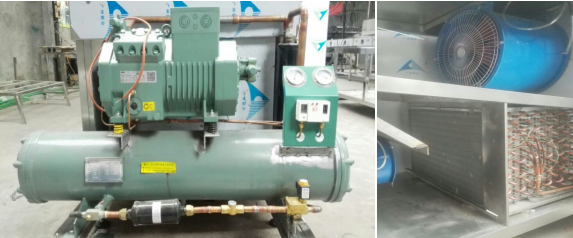

D.制冷系统

全自动伺服巧克力浇注线-制冷系统

1.20p比泽尔冷制冷机组;

2.出风风机:SF6-4 2.2KW, 380V,风量:18700立方/小时向冷柜送风;

3.回风风机:750w,380V,风量:7000立方/小时 从冷柜吸风并对蒸发器吹风。

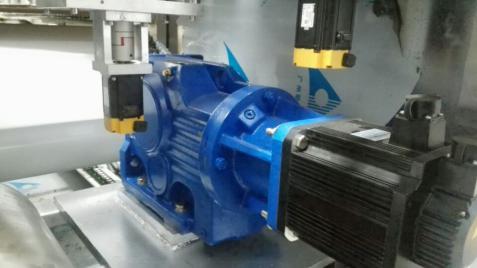

E.传动系统

1.主电机:紫光155齿轮减速机配4.4KW伺服电机;

2.采用盾牌高强度链条传动;

4.轨道链条采用高分子塑料导轨固定。

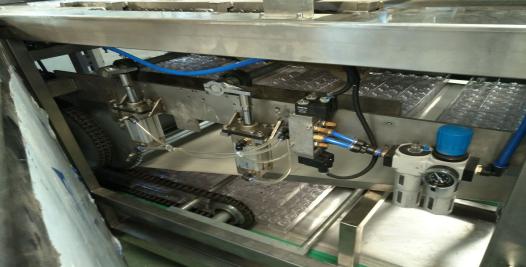

F:脱模系统

1.SMC气缸顶弹簧拉升,塑料锤敲打模具脱模;

2.气缸频率可控,敲打次数可调。

G.产品输送段

采用1.0 PU皮带,与模具输送同步。

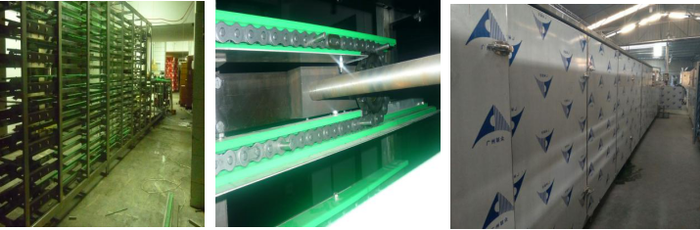

巧克力循环冷柜,温度0-10℃

全自动伺服巧克力浇注线

1.采用201全不锈钢材质;

2.冷柜所有门板采用双层不锈钢保温板,安装使用都可以打开,维修维护清洁卫生方便;

3.每层轨道铺设高分子材料固定链条,干净卫生并保障链条输送稳定并降低链条输送过程中的噪音。

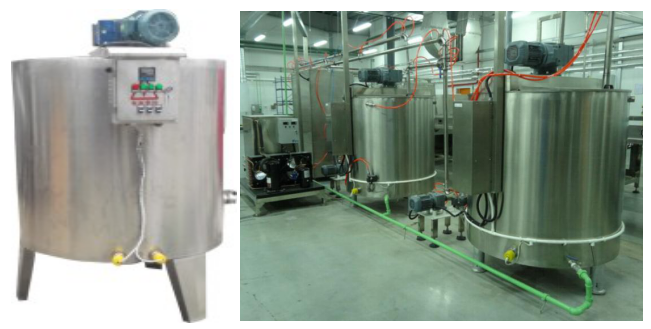

巧克力保温缸

巧克力保温缸又名巧克力调温缸,是巧克力生产中的必备设备,用于经精磨后的巧克力糖浆的保温贮存。

保温缸特点:本产品具有降温、升温、保温等功能,并通过对巧克力浆料进行不停地搅拌,还具有脱气、脱臭、脱水以及防止浆料油脂分离等功能。巧克力保温缸用电加热恒温控制,内外夹层不锈钢电加热循环保温,电机匀速搅拌液体,使浆料温度均匀。巧克力保温缸,巧克力供料系统

我公司生产的巧克力保温缸在多年的摸索和实践基础上经不断改进现已非常成熟缸体全部采用不锈钢制作内外全部卫生级抛光具有节能低噪音耐腐蚀清洗方便等优点并采用热源循环模式使产品的加热非常的均匀。

产品的容积有500L-2000L等各个规格,产品根据加热方式的不同可分为电加热和蒸汽加热等,并可根据客户需要配备可循环系统

技术参数:


型号
LST500H
LST1000H
LST2000H
容量(L)
500
1000
2000
功率(kw)
7
7.5
9
尺寸(mm)
ᶲ900*1600
1200*1750
ᶲ1600*2150
重量(kg)
580
880
1300

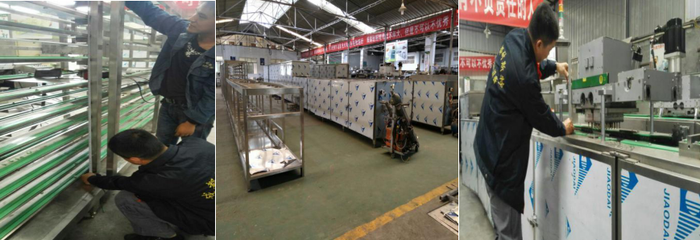

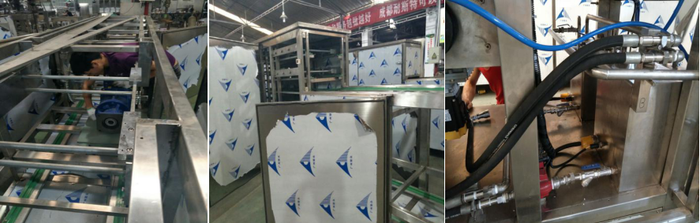

设备工厂组装图片:

巧克力浇注线-工厂组装图片


巧克力浇注线-工厂组装图片2

客户试机照片:

巧克力浇注线-客户试机照片

发货照片:

巧克力浇注线-出货照片
